smt貼片加工生產設備具有全自動、高精度、高速度、高效益等特點。smt設計必須滿足pcb設備的要求。smt貼片加工生產設備對設計的要求包括： PCB外形、尺寸，定位孔和夾持邊，基準標志 （Mark），拼板，選擇元器件封裝及包裝形式， PCB設計的輸出文件等。今天小編就為大家說說：SMT貼片加工設備對設計的要求！

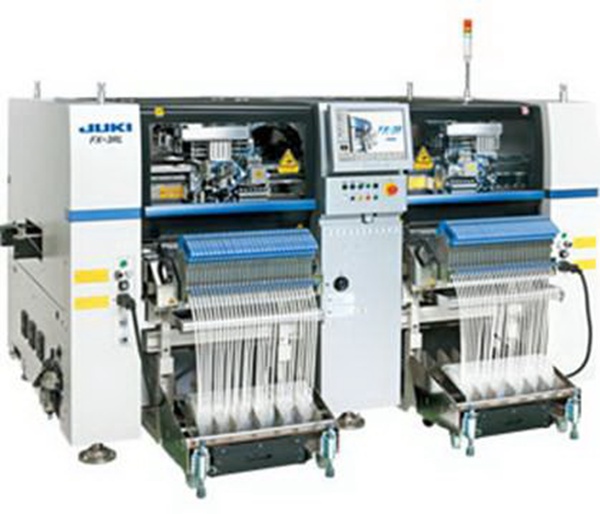

　　SMT貼片加工設備對設計的要求

　?。?）長寬比設計

　　印制電路板的外形應盡量簡單，一般為矩形，長寬比為3:2或4:3, 其尺寸應盡量靠近標準系列尺寸，以便簡加工工藝，降低加工成本。Pcb板面不要設計得過大，以免再流焊時引起變形。pcb板面尺寸大小與板厚要匹配，較薄的PCB,板面尺寸不能過大。

　　（2）PCB外形PCB外形和尺寸是由貼裝機的PCB傳輸方式、貼裝范圍決定的

　?、佼?dāng)PCB定位在貼裝工作臺上，通過工作臺傳輸PCB時，對PCB的外形沒有特殊要求。

　　②當直接采用導軌傳輸PCB時， PCB外形必須是筆直的。如果是異形PCB,必須設計工藝邊使PCB的外形成直線。

　?、凼荘CB圓角或45"倒角示。在PCB外形設計時將PCB加工成圓角或 45"倒角，以防止上板時銳角損壞PCB傳送帶（纖維皮帶）。

　?。?）PCB尺寸設計

　　PCB尺寸是由貼裝范圍決定的。在設計PCB時，一定要考慮貼裝機的貼裝尺寸。PCB尺寸=貼裝機貼裝尺寸； PCB最小尺寸=貼裝機最小貼裝尺寸。

　　不同型號貼裝機的貼裝范圍是不同的。當PCB尺寸小于最小貼裝尺寸時必須采用拼板方式。
