SMT流程

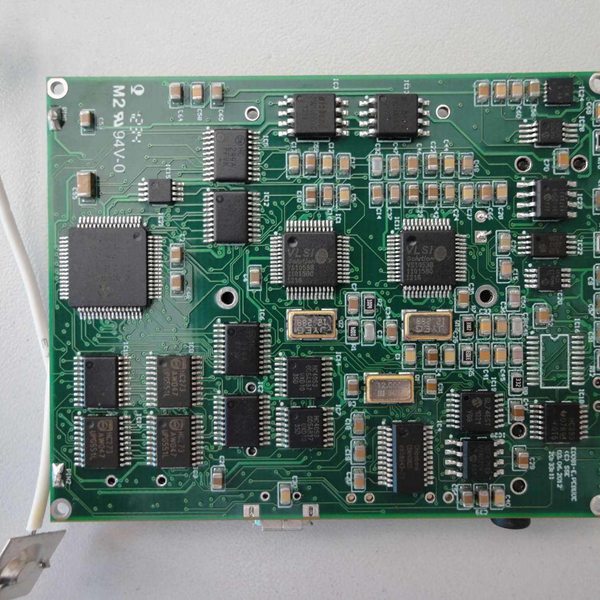

SMT基本工藝構成要素包括:絲?。ɑ螯c(diǎn)膠）,貼裝（固化）,回流焊接,清洗,檢測,返修

1、絲?。浩渥饔檬菍⒑父嗷蛸N片膠漏印到PCB的焊盤上，為元器件的焊接做準備。所用設備為絲印機（絲網印刷機），位于SMT生產線的前端。

2、點膠：它是將膠水滴到PCB板的固定位置上，其主要作用是將元器件固定到PCB板上。所用設備為點膠機，位于SMT生產線的前端或檢測設備的后面。

3、貼裝：其作用是將表面組裝元器件準確安裝到PCB的固定位置上。所用設備為貼片機，位于SMT生產線中絲印機的后面。

4、固化：其作用是將貼片膠融化，從而使表面組裝元器件與PCB板牢固粘接在一起。所用設備為固化爐，位于SMT生產線中貼片機的后面。

5、回流焊接：其作用是將焊膏融化，使表面組裝元器件與PCB板牢固粘接在一起。所用設備為回流焊爐，位于SMT生產線中貼片機的后面。

6、清洗：其作用是將組裝好的PCB板上面的對人體有害的焊接殘留物如助焊劑等除去。所用設備為清洗機，位置可以不固定，可以在線，也可不在線。

7、檢測：其作用是對組裝好的PCB板進行焊接質量和裝配質量的檢測。所用設備有放大鏡、顯微鏡、在線測試儀（ICT）、飛針測試儀、自動光學檢測（AOI）、X-RAY檢測系統、功能測試儀等。位置根據檢測的需要，可以配置在生產線合適的地方。

8、返修：其作用是對檢測出現故障的PCB板進行返工。所用工具為烙鐵、返修工作站等。配置在生產線中任意位置。

貼片工藝、

單面組裝

來料檢測 => 絲印焊膏（點貼片膠）=> 貼片 => 烘干（固化）=> 回流焊接 =>清洗 => 檢測 => 返修

雙面組裝

A：來料檢測 => PCB的A面絲印焊膏（點貼片膠）=> 貼片 PCB的B面絲印焊膏（點貼片膠）=> 貼片 =>烘干 => 回流焊接（最好僅對B面 => 清洗 => 檢測 => 返修）。

B：來料檢測 => PCB的A面絲印焊膏（點貼片膠）=> 貼片 => 烘干（固化）=>A面回流焊接 => 清洗 => 翻板 = PCB的B面點貼片膠 => 貼片 => 固化 =>B面波峰焊 => 清洗 => 檢測 => 返修）

此工藝適用于在PCB的A面回流焊，B面波峰焊。在PCB的B面組裝的SMD中，只有SOT或SOIC（28）引腳以下時，宜采用此工藝。

單面混裝工藝

來料檢測 => PCB的A面絲印焊膏（點貼片膠）=> 貼片 =>烘干（固化）=>回流焊接 => 清洗 => 插件 => 波峰焊 => 清洗 => 檢測 => 返修

雙面混裝工藝

A：來料檢測 =>PCB的B面點貼片膠 => 貼片 => 固化 => 翻板 => PCB的A面插件=> 波峰焊 => 清洗 => 檢測 => 返修

先貼后插，適用于SMD元件多于分離元件的情況

B：來料檢測 => PCB的A面插件（引腳打彎）=> 翻板 => PCB的B面點貼片膠 =>貼片 => 固化 => 翻板 => 波峰焊 => 清洗 => 檢測 => 返修

先插后貼，適用于分離元件多于SMD元件的情況

C：來料檢測 => PCB的A面絲印焊膏 => 貼片 => 烘干 => 回流焊接 =>插件，引腳打彎 => 翻板 => PCB的B面點貼片膠 => 貼片 => 固化 => 翻板 => 波峰焊 =>清洗 => 檢測 => 返修A面混裝，B面貼裝。

D：來料檢測 =>PCB的B面點貼片膠 => 貼片 => 固化 => 翻板 =>PCB的A面絲印焊膏 => 貼片 => A面回流焊接 => 插件 => B面波峰焊 => 清洗 => 檢測 =>返修A面混裝，B面貼裝。先貼兩面SMD，回流焊接，后插裝，波峰焊 E：來料檢測 => PCB的B面絲印焊膏（點貼片膠）=> 貼片 => 烘干（固化）=>回流焊接 => 翻板 => PCB的A面絲印焊膏 => 貼片 => 烘干 =回流焊接1（可采用局部焊接）=> 插件 => 波峰焊2（如插裝元件少，可使用手工焊接）=> 清洗 =>檢測 => 返修A面貼裝、B面混裝。
